Características principais

MarcaClamper
ModeloVCL 275V 20KA Slim
LinhaSlim Classe II

Outras características

  • Número de pólos: 1

  • Corrente nominal In: 20000 A

  • Tensão nominal de servicio máxima Ue: 275V

  • Tipo de disjuntor: Miniatura - para trilhos DIN

Descrição

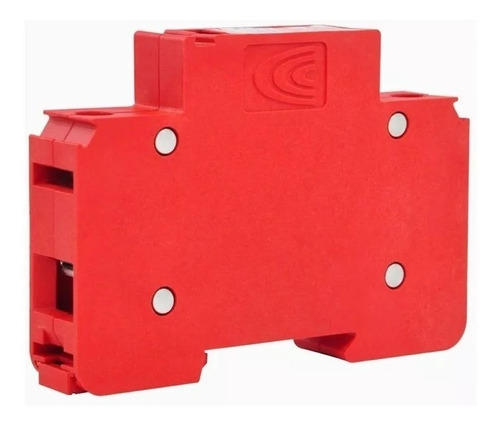

- Dispositivo de Proteção Contra Surtos (DPS) Clamper VCL Slim com corrente máxima de surto de 20 kA e tensão máxima de 275 V.
- Utilizado na proteção de equipamentos conectados a rede elétrica contra surtos provocados por descarga atmosférica e chaveamentos no sistema elétrico.
- Atende as normas NBR 5410-2004, IEC 61643-1 e UL 1449.
- Conexão direta ao barramentos dos quadros de distribuição de energia da Linha Preta e Linha Branca.
- Proteção baseada na utilização de varistor de óxido de zinco (MOV).
- Deve ser aplicado nas instalações elétricas contemplando os diversos esquemas de aterramento previstos nas normas de instalação prediais tais como TN-C, TN-S, TN-C-S e TT, sendo necessária uma peça para cada fase e outra para neutro, quando aplicável.
- Possui sistema de desconexão térmica e por sobrecorrente com capacidade de interrupção de correntes de curto-circuito de até 5 kA em 250 Vrms.
- O VCL modelo 275 V pode ser aplicado tanto em 127 V (fase/neutro), quanto em 220 V (fase/neutro).
- Dispõe de sistema indicativo de local de estado de operação na cor verde com a palavra Serviço, indicando que o produto esta operando normalmente, e na cor vermelha com a palavra Defeito indicando que o produto chegou ao final da vida útil.
- A instalação e a montagem do VCL Slim devem ser feitas por pessoas que possuam conhecimentos básicos de eletricidade.

Recomendações para 275V 20KA:
- Modelo recomendado para edificações localizadas em áreas urbanas (índice de exposição a sobretensões moderado).
- É recomendado ainda para edificações com linha aérea e com riscos provenientes da exposição apenas a descargas indiretas. Destinado a proteção primária ou única, contra sobretensões de origem atmosférica transmitidas pela linha de alimentação ou ainda sobretensões de manobra.

Características técnicas:
- Código do produto no fabricante: VCL 275V 20KA SLIM (4954)
- Cor: vermelho: caixa termoplástica, não propagante a chama
- Aplicação: entre (F / N), (F / PE) e (F / PEN)
- Tecnologia de proteção: Varistor de Óxido de Zinco - MOV
- Tempo de resposta: < 25 ns
- Fusível ?backup? recomendável
- Conexão à rede elétrica: Bornes a parafuso para cabos de 4 a 16 mm²
- Conexão da sinalização remota: conector a parafuso para cabos de até 2,5 mm²
- Grau de proteção: IP 20
- Fixação: trilho 35 mm padrão DIN /garras padrão NEMA
- Dimensões: 1,7/8,9/6,6 cm (Prof/Larg/Alt)

Energia e ambiente:
- Tensão máxima de operação contínua (Uc): 275 ~ 350 V
- Corrente de descarga nominal (In) - 15 a 20 aplicações (8/20) µs: 10 kA
- Corrente máxima de descarga (Imáx.) - 2 aplicações (8/20) µs: 20 kA
- Corrente máx. de descarga (Iimp.) (10/350) µs: 20 kA
- Nível de proteção (Tensão residual) em função de In (Up/Ures): 1,5 kV
- Máxima energia de pulso (W máx.) @ (10/1000) µs: 530 J
- Máxima potência de dissipação (P máx.): 1,0 W
- Temperatura nominal de operação: - 40 ºC a + 80 ºC
- Temp. máxima de operação: - 40 ºC a + 125 ºC

Instalação:
- O VCL não tem polaridade. Deve ser posicionado depois do disjuntor geral do quadro de energia, porem antes do dispositivo diferencial residual (DR), no caso da existência deste.
- É instalado em paralelo com circuitos a serem protegidos portanto, não interrompe o fornecimento de energia no caso de final de vida útil (indicação com a palavra Defeito). Faça, periodicamente, uma inspeção visual do sistema indicativo do estado de operação para verificação da necessidade de substituição do produto.

Normas e proteção:
- Rural: edificações com pára-raios (SPDA): proteção complementar sem pára-raios (SPDA): proteção complementar.
- Urbana: edificações com pára-raios (SPDA): proteção complementar sem pára-raios (SPDA): proteção primária e complementar.

Acompanha:
- Dispositivo de Proteção Contra Surtos (DPS) Clamper VCL Slim VCL275V 20 KA SLIM
